RP3 ステップワゴンスパーダ フリップダウンモニター HDMI USBケーブル テレビキット取り付け

 当店をご利用いただき誠にありがとうございます

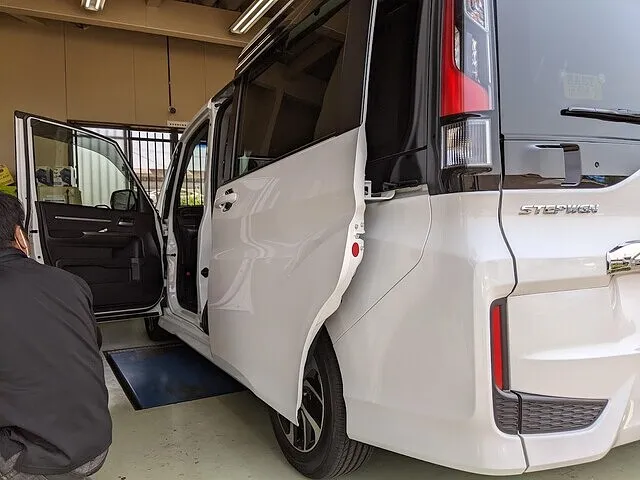

RP3 ステップワゴンスパーダに商品お持ち込みにてフリップダウンモニター、HDMI USBケーブル、テレビキット、追加テレビアンテナの取り付けで入庫です。

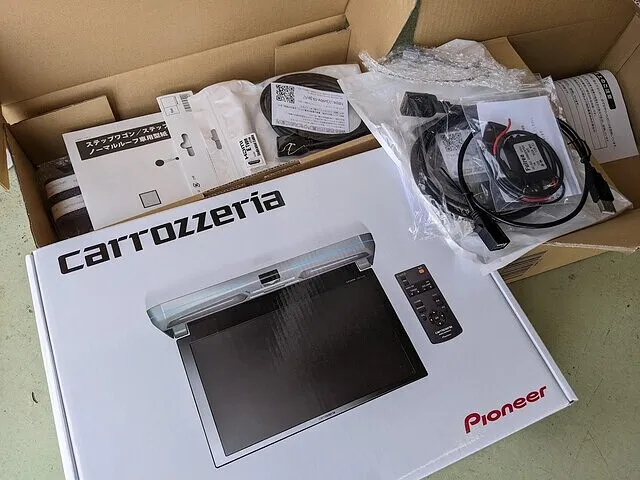

 お持ち込み商品

まずは商品の確認と取付説明書を読みます。

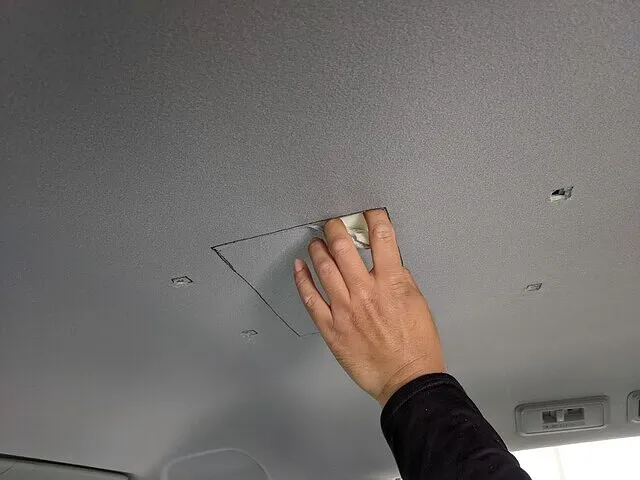

 天井トリムカット

有名メーカーの車種別取付キットの場合は天井をカットする為に型紙が入っているので説明書通りにしっかりとマーキングし、それにしたがってカットしていきます。
車種別取付キットが無い場合や汎用品のモニターのみ等の場合は取付できない事が多いのですが車種別取付キットに取付説明書があるので安心してカットできます。

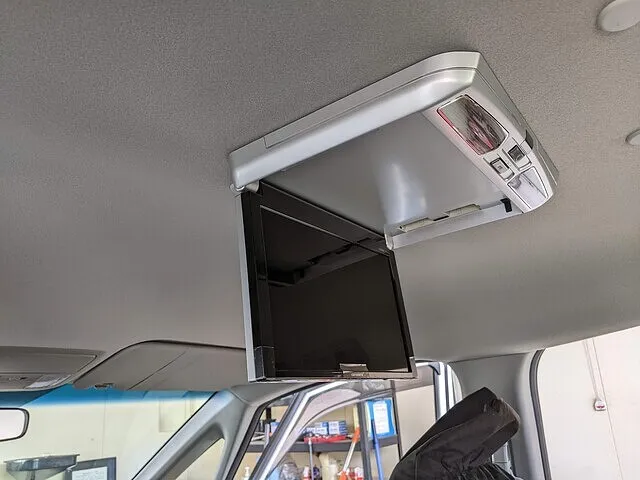

 フリップダウンモニター固定

車種別の専用ステーを取り付けてモニターを固定するとしっかりと取り付ける事ができました。

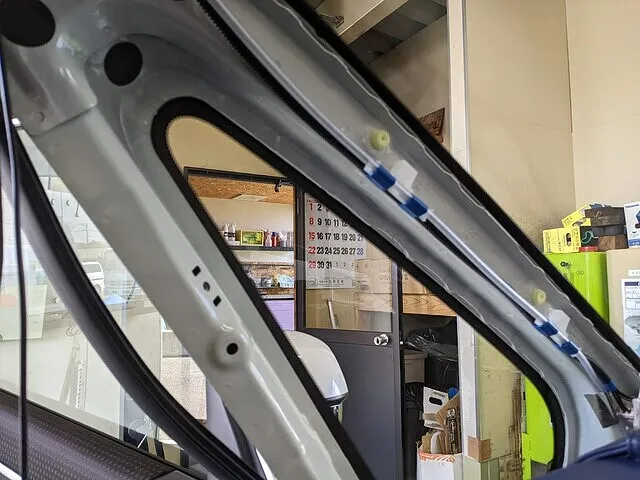

 ピラートリム取り外し

フリップダウンモニターのドア連動イルミの配線や映像と電源配線を通す為にトリムを外していきます。

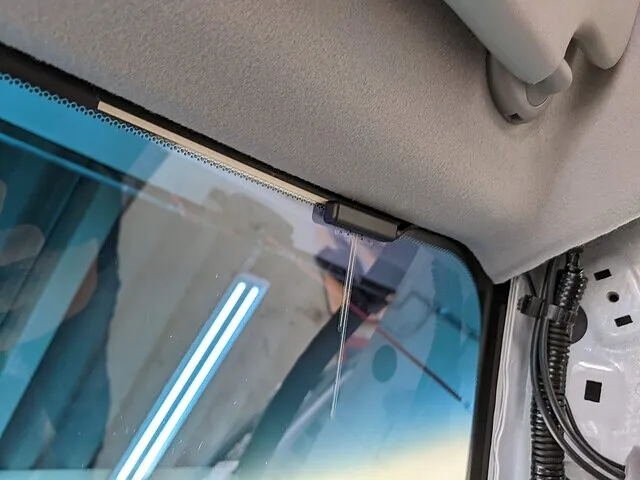

 テレビフィルムアンテナ

純正ナビにはテレビアンテナが2ch分しか配線がきていない様なので2ch追加して4chにしました。

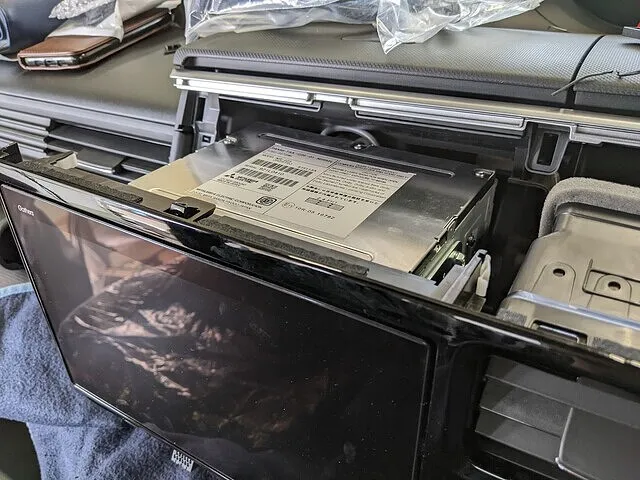

 オーディオ取り外し

そしてオーディオを外して全ての配線をオーディオ裏まで持っていきます。
ここでテレビキット、追加テレビアンテナ、フリップダウンモニター、HDMI USBケーブルを繋げます。

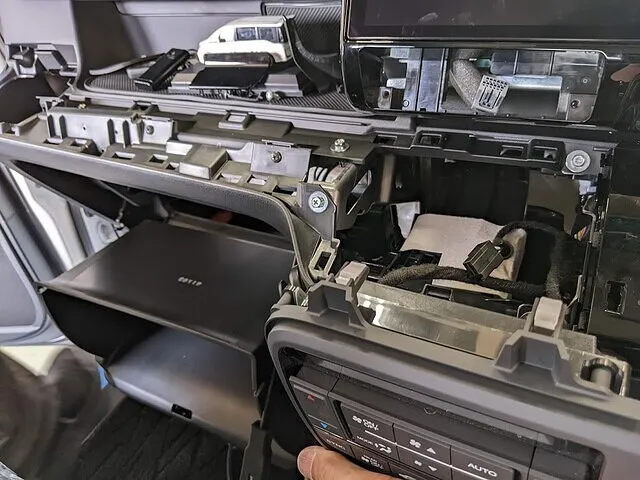

 エアコン操作パネル取り外し

ここからが大変な作業で純正のUSBポート取り付けパネルにアクセスする為には運転席や助手席付近のパネル等をほとんど外さないといけません。
写真は無いのですがオーディオ周辺の部分は全バラ状態にします。

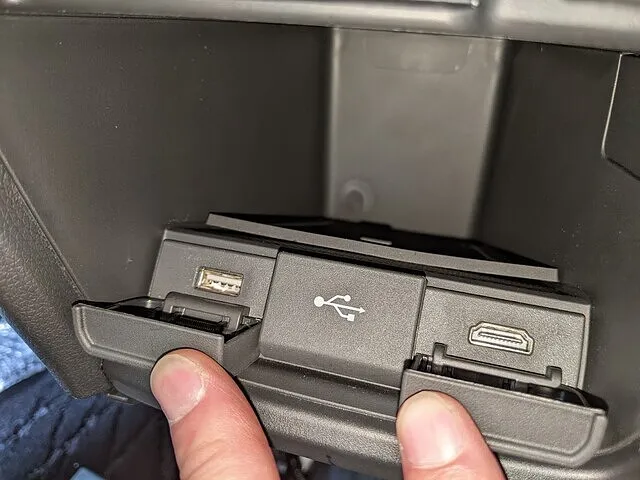

 HDMI/USBポート

HDMIと追加のUSBポートを取り付けました。

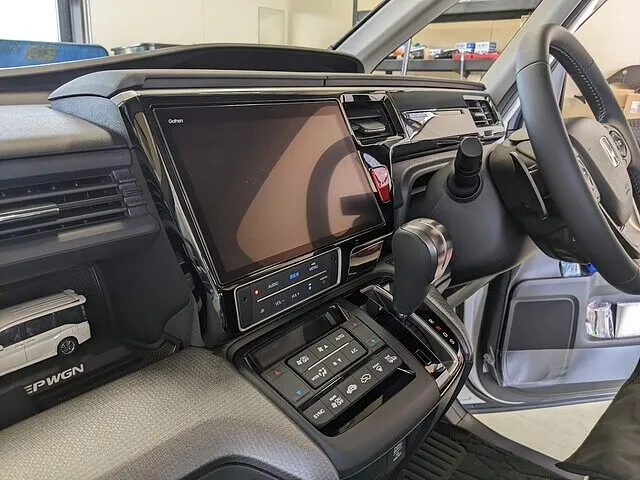

 作業完了

動作確認をして作業終了です。


またのご来店をお待ちしております。
